一套专门为空调系统能效诊断量身打造的便携装置

针对空调能效检测涉及到的参数种类多、测点分散、系统复杂的情况，EnergyBox检测套装采用“1主+n子”的检测模块设计，主模块DataBase与子模块DataNode采用Lora无线连接的方案，且无需外部独立供电的方式，实现系统快速部署，方便检测的目标。

EnergyBox检测套装中，DataBase实现收集每个DataNode所采集的实时数据，并将其实时上传云端。而DataNode则可根据项目的复杂度灵活配置多个，进行多数据的统一检测和上传。DataNode有5种类型，分别是温度采集模块DataNode-T、环境温湿度模块DataNode-S、功率采集模块DataNode-P、流量采集模块DataNode-M、以及标准模拟量采集模块-DataNode-A。

EnergyBox检测套装模块

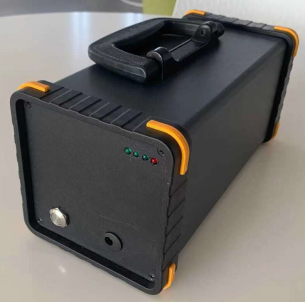

DataBase 主模块

数据集中，上传平台

外形尺寸: 110mm×110mm×240mm

支持网络: 4G 电信/移动/联通3选1

接入Node数： ≤32个

Lora无线距离： 4km（空旷）

电池待机： 72hr~120hr

采集频率： 1min~5min

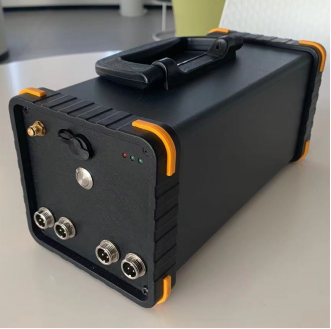

DataNode-T 温度模块

温度采集，4组水温

外形尺寸: 110mm×110mm×240mm

检测参数: 4组温度

温度精度： ±0.1℃

温度范围： 0℃~100℃（可定制）

Lora无线距离： 4km（空旷）

电池待机： 72hr~120hr

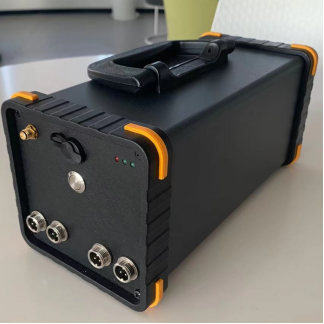

DataNode-S 环境温湿度模块

2组温湿度，2组水温

外形尺寸: 110mm×110mm×240mm

检测参数: 2温湿度，2温度

温度精度： 温度±0.2℃；湿度±1.8%

温度范围： -40℃~80℃；0%~100%

Lora无线距离： 4km（空旷）

电池待机： 72hr~120hr

DataNode-P 功率模块

电量、功率、电流、电压采集

外形尺寸: 110mm×110mm×240mm

检测参数: 实时功率、3相电流、3相电压、累计电量

温度精度： 电流0.5%、电压0.2%

温度范围： 5kW~500kW

Lora无线距离： 4km（空旷）

电池待机： 48hr~72hr

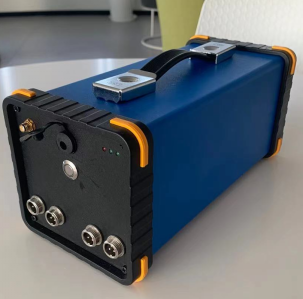

DataNode-M 流量模块

流量采集，2组水温

外形尺寸: 110mm×110mm×240mm

检测参数: 供/回温度、水流量、实时冷量等

温度精度： ±1%

测量管径： DN15~DN6000

Lora无线距离： 4km（空旷）

电池待机： 48hr~72hr

DataNode-A 模拟量模块

4-20mA标准信号采集

外形尺寸: 110mm×110mm×240mm

检测参数: 4组模拟量信号

温度精度： ——

温度范围： ——

Lora无线距离： 4km（空旷）

电池待机： 72hr~120hr

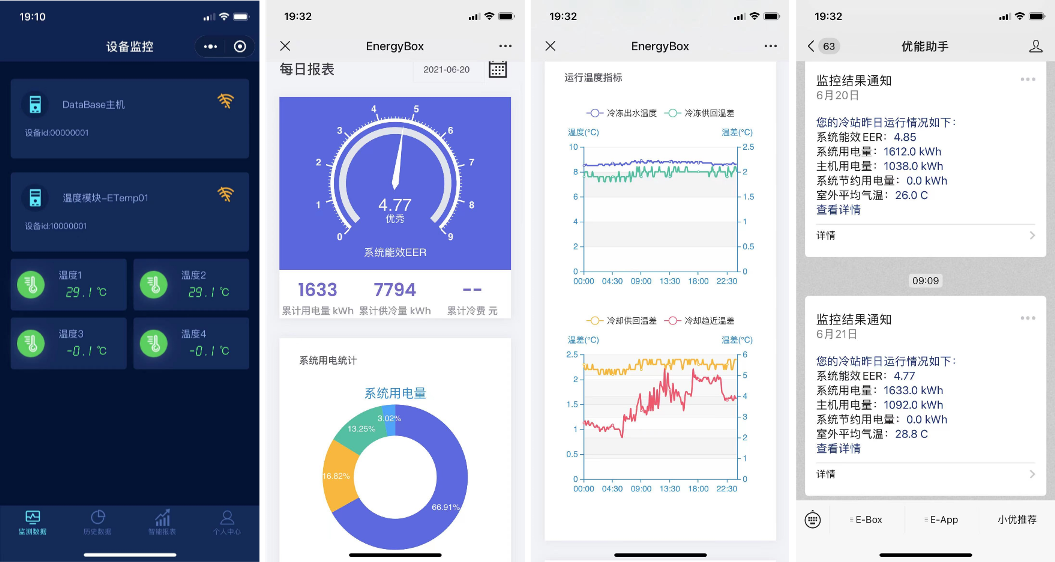

EnergyBox平台访问终端
